    طبيعة التشوهات التكتونية المميزة لسلاسل الطمر والاصطدام



              1 ـ العوامل المؤثرة في تشوه الصخور:



      ـ خصائص الصخور: طبيعة الصخور والمعادن المكونة لها، وقد الحبيبات، والموائع البيفرجية التي تتخلل فراغاتها كالماء مثلا.

      ـ عوامل الحرارة والضغط: المرتبطة أساسا بالعمق.

      ـ عامل الزمن:تختلف استجابة الصخور حسب المدة الزمنية للضغوط حيث تكون مطيلة إذا كانت بطيئة، وهشة إذا كانت سريعة.

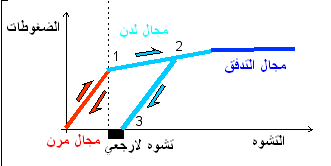

    يمكن التمييز بين ثلاث مجالات لتشوه الصخور:

        ـ مجال مرن: يكون التشوه مؤقت حيث ترجع الصخور إلى وضعها الأصلي بعد حذف القوى المسلطة عليها.

        ـ مجال لدن: احتفاظ الصخور بالتشوه الذي أصيبت به بعد حذف القوى المسلطة عليها.

        ـ مجال التدفق: تؤدي تغيرات طفيفة في الضغط إلى تشوهات مهمة.





انظر الرابط

          2 ـ الطيات:

     2 ـ 1 ـ تعريف:

      عبارة عن تشوهات تكتو نية تبقى خلالها الطبقات الصخرية متصلة، تعطي أشكالا مقعرة أو محدبة. وتمثل الصورة التالية طية محدبة بجبال الألب.

    http://planet-terre.ens-lyon.fr

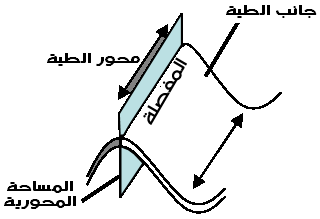

    2 ـ 2 ـ عناصر الطية:



    2 ـ 3 ـ أنواع الطيات:

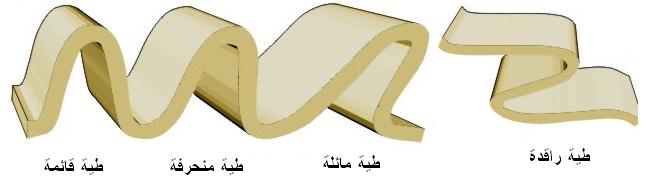

 يتم تصنيف الطيات حسب وضعية المفصلة والجوانب وزاوية المساحة المحورية. تمثل الوثيقة التالية أهم أنواع الطيات:



3 ـ الفوالق: انظر الرابط1

     3 ـ 1 ـ تعريف:

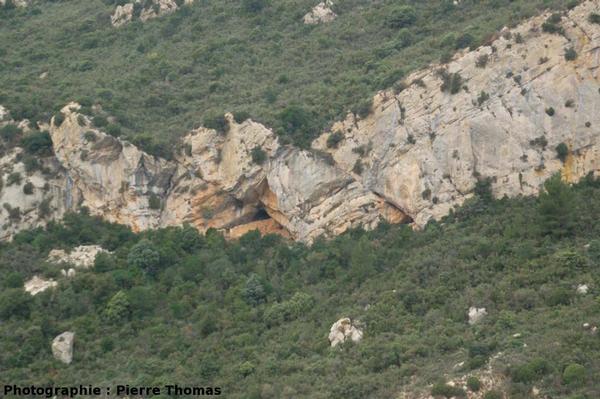

      عبارة عن تشوهات تكتونية تنفصل خلالها الطبقات الصخرية، لتعطي كتلتين تتحركان نسبيا عن بعضهما البعض. تمثل الصورة التالية فوالق بجبال الألب.

http://planet-terre.ens-lyon.fr

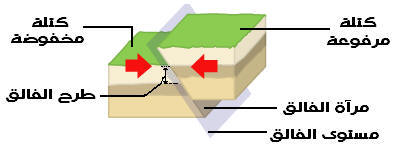

    3 ـ 2 ـ عناصر الفالق:





    3 ـ 3 ـ بعض أنواع الفوالق: انظر الرابط1 ـ الرابط2 ـ   الرابط3

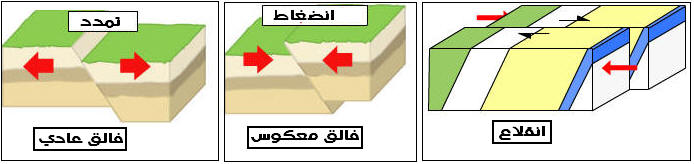

يتم تصنيف الفوالق حسب مستوى الفالق وحركة الكتلتين، من بين أهم أنواع الفوالق نذكر:

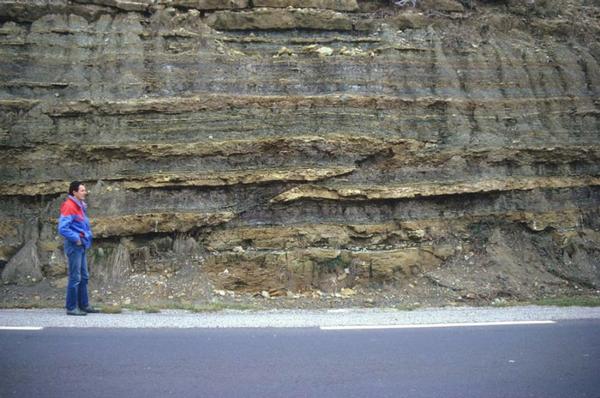

  يرجع سبب اختلاف الفوالق بالأساس إلى اتجاه و منحى القوى التكتونية انظر الرابط فمثلا الفالق العادي يشير إلى تعرض الصخور إلى قوى تمددية بينما الفالق المعكوس بشير إلى حدوث قوى انضغاطية. و تمثل الصورة التالية فالق معكوس بجبال الألب.



http://planet-terre.ens-lyon.fr



 يلاحظ بمناطق الانضغاط أيضا انتظام الفوالق المعكوسة على شكل مدرجات صاعدة تمثل نشزا، بينما في مناطق التمدد تنتظم الفوالق العادية على شكل اخفوض.

تمثل الوثيقة الآتية رسما تخطيطيا لمقطع جيولوجي بجبل chanderettes بالألب يبين نشزا تشكل نتيجة قوى تقاربية أعطت فالقين معكوسين مع صعود الجزء الأوسط إلى الأعلى.

Extrait de geol-alp, www.geol-alp.com par Maurice GIDON

 4 ـ تشوهات وسيطة:

     4 ـ 1 ـ الطية الفالق:

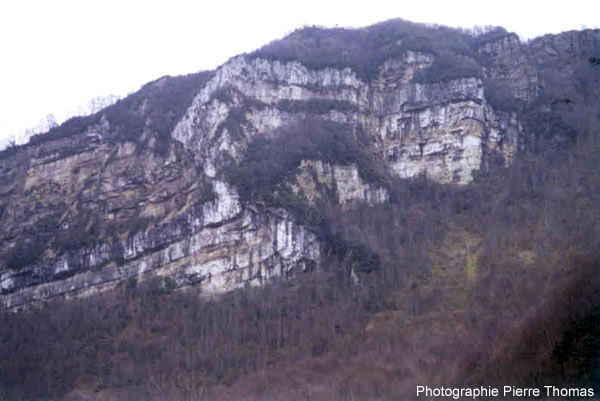

  تنتج الطية الفالق بعد تعرض الطية لقوى انضغاطية من أحد جانبيها فيتمدد ويترقق الجانب المقابل لمنحى القوى، حيث يتكون فالق. تمثل الصورة التالية طية ـ فالق بجبال الألب.

http://planet-terre.ens-lyon.fr



Extrait de geol-alp, www.geol-alp.com par Maurice GIDON

     4 ـ 2 ـ  التراكب:

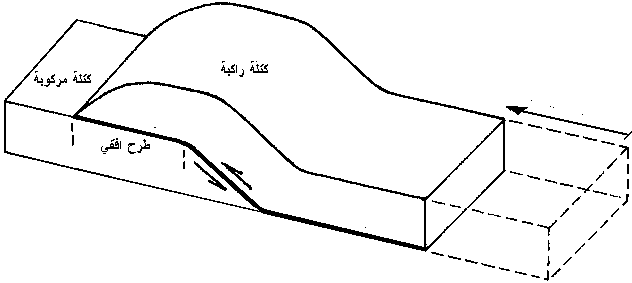

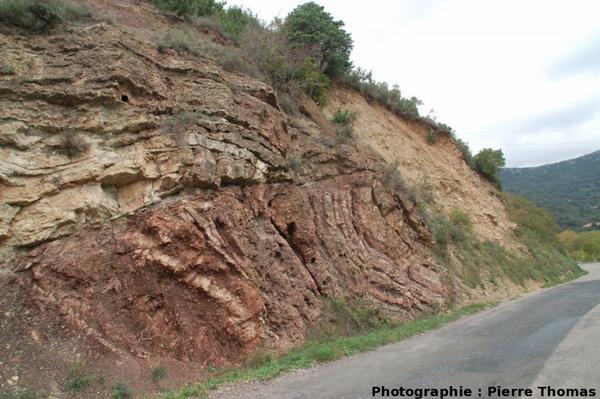

  بعد تشكل الطية الفالق ونتيجة استمرار القوى الانضغاطية يزحف الجانب الأعلى فوق الآخر مشكلا تراكبا. تمثل الصورة التالية تراكبا بجبال الألب.

http://planet-terre.ens-lyon.fr

Extrait de geol-alp, www.geol-alp.com par Maurice GIDON



     4 ـ 3 ـ السدائم:

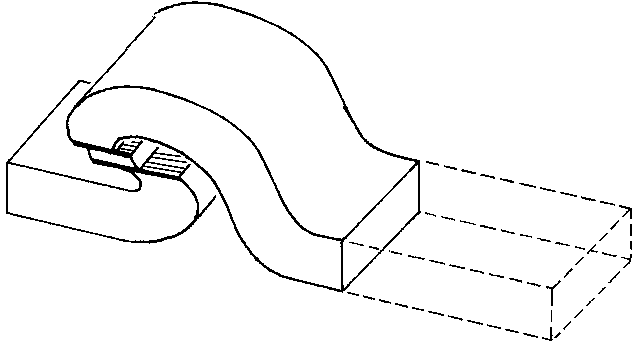

 عندما يكون زحف الطبقات الراكبة فوق الطبقات المركوبة لمسافات كبيرة قد يصل لعدة كيلومترات، نتكلم عن سديمة.

  تبقى الطبقات الزاحفة مرتبطة بقاعدتها بواسطة الجذر، ويمكن أن تتعرض للحث لتتكون نافذة تسمح برؤية الكنلة المركوبة.

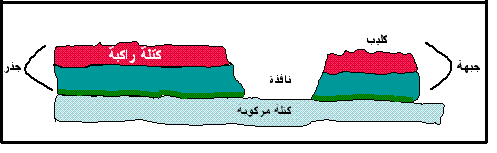

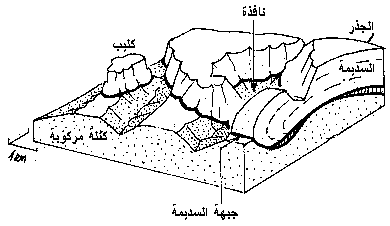

تبقى بعض الصخور الراكبة التي لم تتعرض للحث متناثرة فوق الطبقات المركوبة شاهدة على التراكب والضغوطات التكتونية، تسمى klippe . انظر الوثيقة التالية:

Extrait de geol-alp, www.geol-alp.com par Maurice GIDON

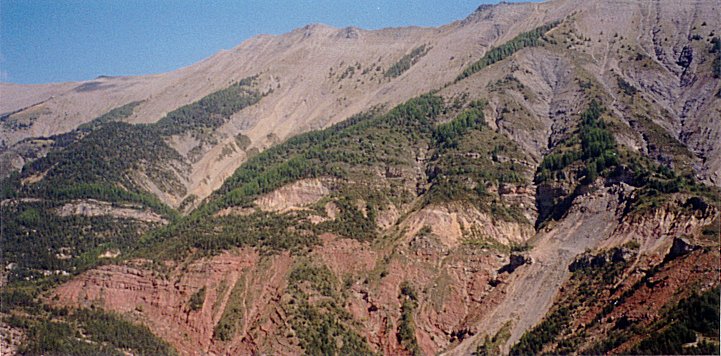

تمثل الصورة التالية سديمة بجبال الألب. لاحظ عمر الطبقات(المفتاح) لتتعرف على الكتلة الراكبة والكتلة المركوبة.



مرر مؤشر الفأرة فوق الصورة



http://www.ac-nice.fr/svt/sorties/digne/digne.htm

  1 ـ الجوراسي  135MA-205MA

 2 ـ الترياس  205MA-245MA

3 ـ الميوسين  65MA
